标准分类
中石化管件标准,电力管件标准。
SH3406 石油化工钢制管法兰

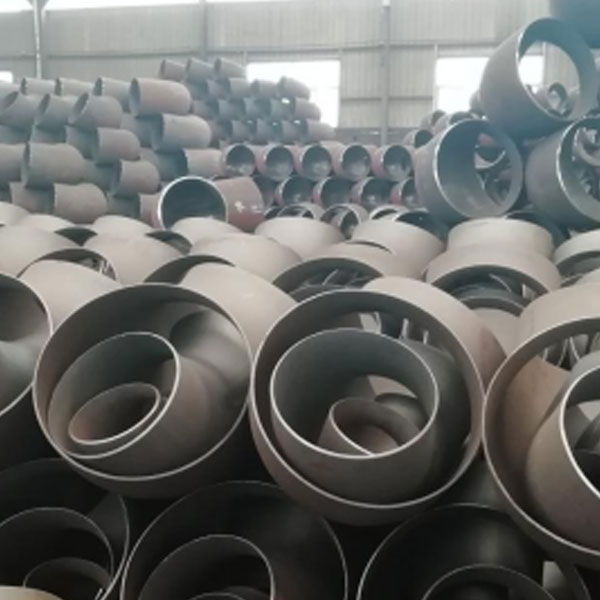

SH3408 钢制对焊无缝管件
SH3409 锻钢制承插焊管件
SH3410 钢板制对焊管件 GD87-1101 火电发电厂汽水管道零件及部件典型设计手册
DL/T515 电站弯管 国家标准 GB12459 钢制对焊无缝管件
GB/T13401 钢板制对焊管件
GB/T14383 锻钢制承插焊管件
GB/T14626 锻钢制螺纹管件
GB9112-9131 钢制管法兰、法兰盖及法兰用垫片
美国标准

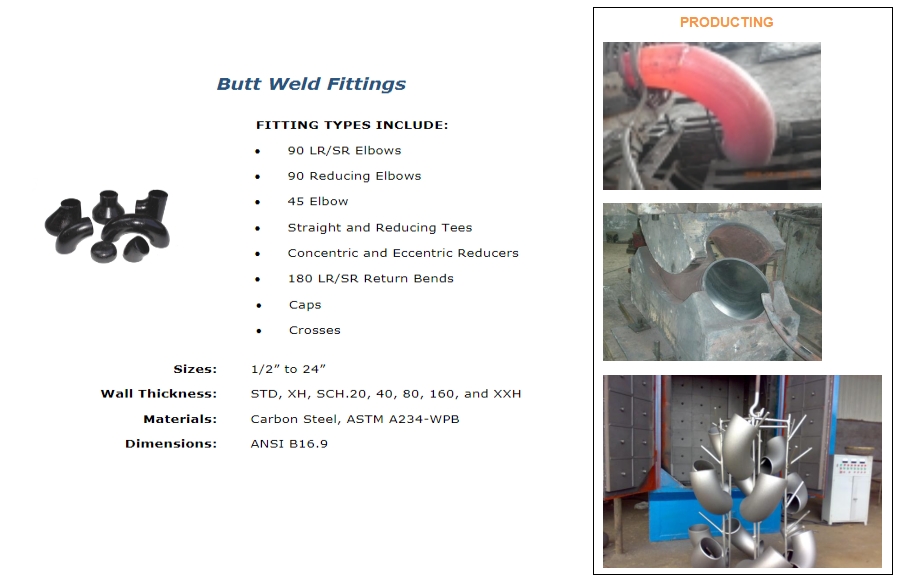

ASME/ANSI B16.9 工厂制造的锻钢对焊管件
ASME/ANSI B16.11 承插焊和螺纹锻造管件
ASME/ANSI B16.28 钢制对焊小半径弯头和回头弯
ASME B16.5 管法兰和法兰配件
MSS SP-43 锻制不锈钢对焊管件
MSS SP-83 承插焊和螺纹活接头
MSS SP-97 承插焊、螺纹和对焊端的整体加强式管座

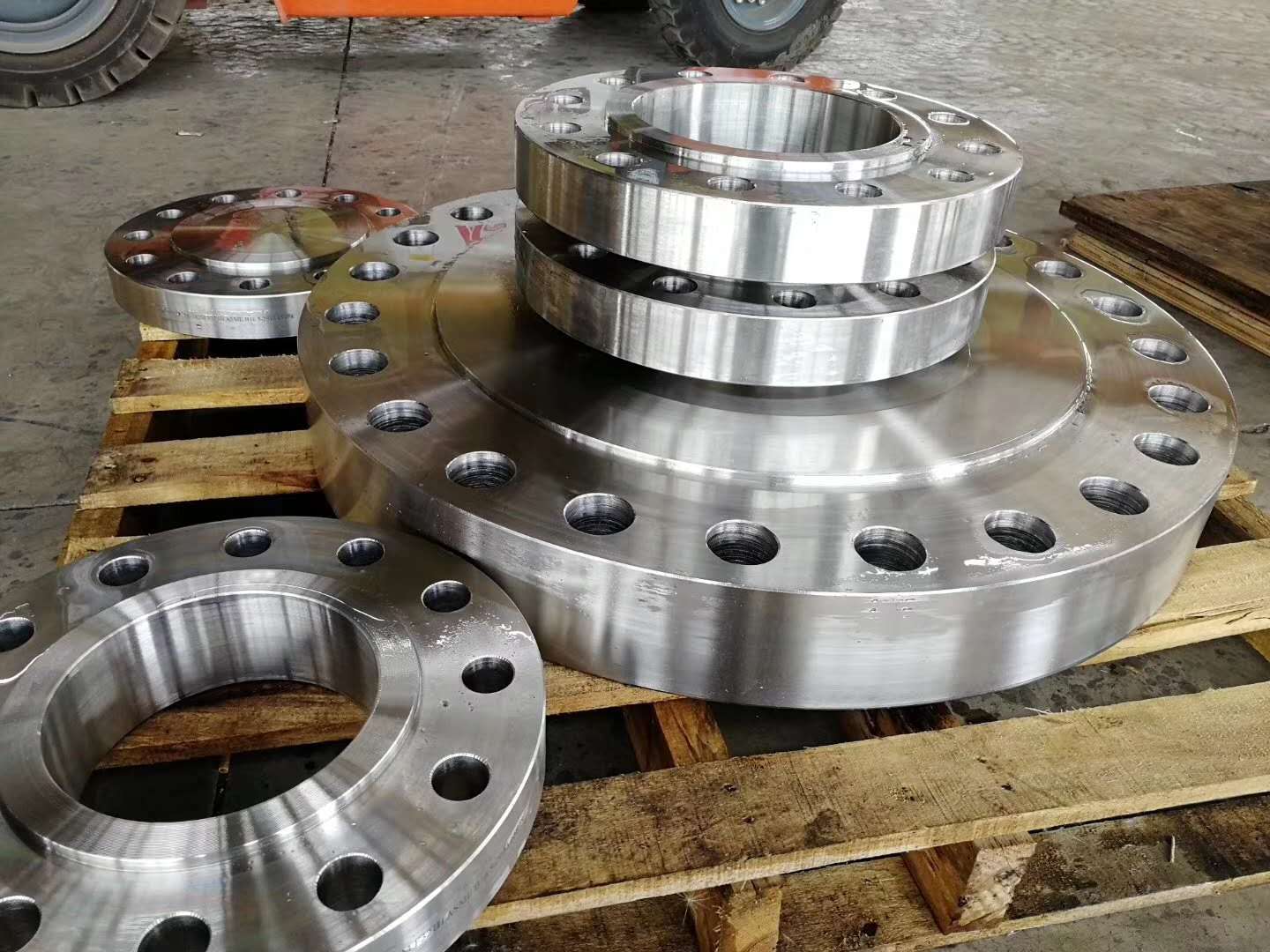

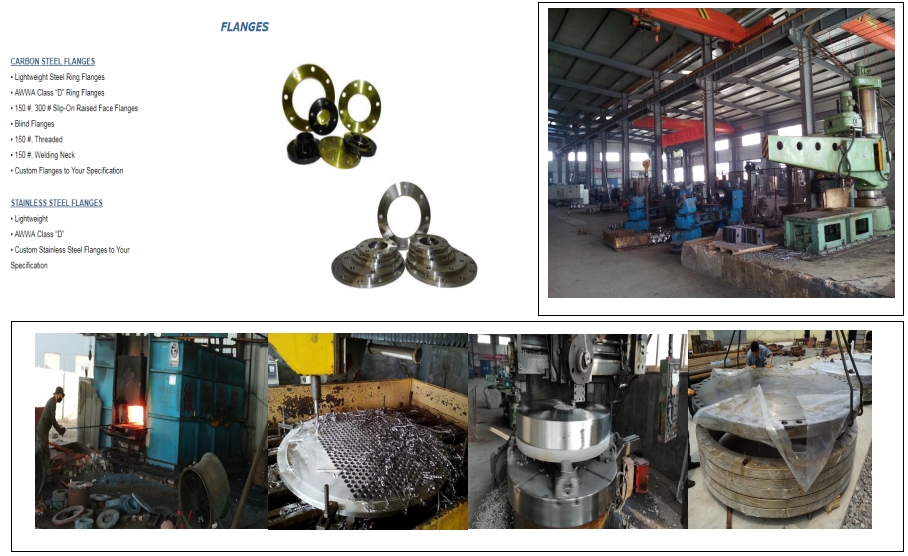

法兰标准
ANSI / ASME法兰
GOST 12820-80法兰
GOST 12821-80法兰
EN 1092-1法兰
JIS B2220-1984法兰
喧嚣法兰
bs10法兰
球墨铸铁/碳钢法兰
BS 4504法兰
缩写中文名称英文名称对照(一)

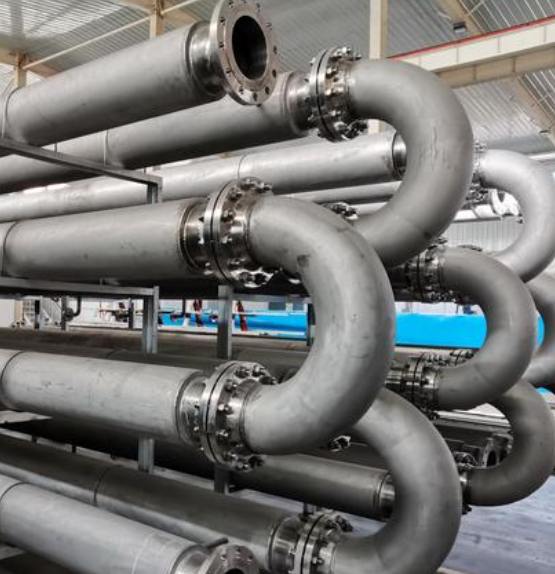

管件 法兰

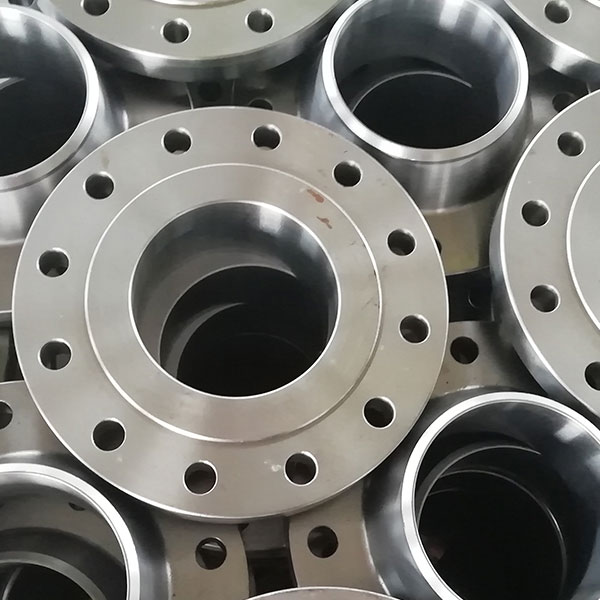

英文缩写 | 中文 | 英文全称 | 英文缩写 | 中文 | 英文全称 | |
P | 管子 | Pipe | PLG | 法兰 | Flange | |
EL | 弯头 | Elbow | WNF | 对焊法兰 | Welding neck flange | |
ELL | 长半径弯头 | Long radius elbow | SOF | 平焊法兰 | Slip-on flange | |
ELS | 短半径弯头 | Short rading elbow | SWF | 承插焊法兰 | Socket-welding flange | |
MEL | 斜接弯头 | Mitre elobw | T | 螺纹法兰 | Threaded flange | |
REL | 异径弯头 | Reducing elobw | LJ | 松套法兰 | Lapped joint flange | |
T | 三通 | Tee | REDF | 异径法兰 | Reducing flange | |
LT | 斜三通 | Laterall tee | BF | 法兰盖(日法兰) | Blind flange | |
RT | 异径三通 | Reducing tee | FSF | 法兰密封面 | Flange scaling face | |
R | 异径管接头 | Reducer | FF | 全平面 | Flat face | |
CR | 同心异径管接头 | Concentric reducer | RF | 凸台面 | Raised face | |
ER | 偏心异径管接头 | Eccentric reduucer | MFF | 凹凸面 | Male and female face | |
CRL | 管箍 | Coupling | LF | 凹面 | Female face | |
FCRL | 双头管箍 | Full coupling | LM | 凸面 | Male face | |
HCPL | 单头管箍 | Half coupling | RJ | 环连接面 | Ring joint face | |
RCPL | 异径管箍 | Reducing coupling | TG | 榫槽面 | Tongue and groove face | |
BU | 内外螺纹接头 | Bushing | TF | 榫槽面 | Tongue face | |
UN | 活接头 | Union | GF | 槽面 | Groove face | |
HC | 软管接头 | Hose end | ||||
SE | 翻边短节 | Stub end | ||||
NIP | 短节 | Pipe nipple or straight nipple | ||||
SNIP | 异径短节 | Swaged nipple | ||||
CP | 管帽(封头) | Cap | ||||
PL | 管堵(丝堵) | Plug | ||||
BLK | 盲板 | Blank | ||||
SB | 8字盲板 | Spectacle blind (blank) | ||||
RP | 补强板 | Reinforcing pad |
缩写中文名称英文名称对照(二)
垫片 阀门
英文缩写 | 中文 | 英文全称 | 英文缩写 | 中文 | 英文全称 | |
G | 垫片 | Gasket | GV | 闸阀 | Gate valve | |
NMG | 非金属垫片 | Non-metallic gasket | GLV | 截止阀 | Globe valve | |
AG | 石棉垫片 | Asbestos gasket | CHV | 止回阀 | Check valve | |
RG | 橡胶垫片 | Rubber gasket | BUV | 蝶阀 | Butterfly valve | |
TEG | 聚四氟乙烯包复垫片 | PTFE envelope gasket | BAV | 球阀 | Ball valve | |
SMG | 半金属垫片 | Semimetallic gasket | PV | 旋塞阀 | Plug valve(cock) | |
MJG | 金属包垫片 | Meta-jacket gasket | CV | 调节阀 | Control valve | |
SWG | 缠绕式垫片 | Spiral wound gasket | SV | 安全阀 | Safety valve | |
MG | 金属垫片 | Metallic gasket | RV | 减压阀 | Pressur relief valve | |
FMG | 金属平垫片 | Flat metallic gasket | ST | 蒸汽疏水阀 | Steam trap | |
SMSG | 齿形金属垫片 | Solid metal serrated gasket | PRV | 泄压阀 | Pressur relief valve | |
LER | 透镜式金属环垫 | Lens ring gasket | BV | 呼吸阀 | Breather valve | |
OCR | 八角形金属环垫 | Octagonal ring gasket | NV | 针形阀 | Needle valve | |
OCR | 椭圆形金属环垫 | Oval ring gasket-X | AV | 角阀 | ||
IR/OR | 内外定位环 | Inner ring and outer ring | DV | 隔膜阀 | ||
IR | 内定位环 | Inner ring | TWV | 三通阀 | ||
OR | 外定位环 | Outer ring | SGV | 插板阀 |
坚固件 隔热、伴热
英文缩写 | 中文 | 英文全称 |
B | 螺栓 | Bolt |
SB | 螺栓 | Stud bolt |
NU | 螺母 | Nut |
TB | 花蓝螺母 | Turnbuckle |
WSR | 垫圈 | Washer |
SWSR | 弹簧垫圈 | Spring washer |
缩写中文名称英文名称对照(三)
配管材料和等级 法兰
英文缩写 | 中文 | 英文全称 | 英文缩写 | 中文 | 英文全称 | |
M | 金属材料 | Metallic material | SPR | 气液分离器 | Separator | |
CS | 碳钢 | Carbon steel | FA | 阻火器 | Flame arrester | |
CAS | 铸钢 | Cast steel | SR | 过滤器 | Strainer | |
FS | 锻钢 | Forged steel | SRY | Y型过滤器 | Y-type strainer | |
AS | 合金钢 | Alloy steel& | SRT | T型过滤器 | T-type strainer | |
SS | 不锈钢 | Stainless steel | SRB | 桶式过滤器 | Bucket type strainer | |
AUST SS | 奥氏体不锈钢 | Austenitic stainless-steel | TSR | 临时过滤器 | Teporary strainer | |
CI | 铸铁 | Cast iron | SIL | 消声器 | Silencer | |
MI | 可锻铸铁 | Malleable iron | SG | 视镜 | Slight glass | |
DI | 球墨铸铁 | Ductile iron | SC | 取样冷却器 | Sample cooler | |
AL | 铝 | Aluminum | DF | 排液漏斗 | Drain funnel | |
BRS | 黄铜 | Brass | LM | 管道混合器 | Line mixer | |
BRZ | 青铜 | Bronze | RO | 限流孔板 | Restriction orifice | |
CU | 紫铜 | Copper | MO | 混合孔板 | Mixing orifice | |
LAS | 低合金钢 | Low alloy steed | RD | 爆破片(爆破膜) | Rupture disk | |
FLAS | 低合金锻钢 | Forged low alloy steed | EJ | 补偿器 | Expansion joint | |
CLAS | 低合金锻钢 | Cast low alloy steed | ||||
THK | 壁厚 | Thicknessl | ||||
SCH | 表号 | Schedule number | ||||
STD | 标准 | Standard | ||||
XS | 加强 | Extra strong | ||||
XXS | 特强 | Double extra strong |
缩写中文名称英文名称对照(四)
尺寸标注 装置布置
英文缩写 | 中文 | 英文全称 | 英文缩写 | 中文 | 英文全称 | |
EL | 标高 | Elevation | CN | 建北 | Construction north | |
BOP | 管底 | Bottom of pipe | E | 东 | East | |
COP | 管中心 | Center of pipe | W | 西 | West | |
TOP | 管顶 | Top of Pipe | S | 南 | South6 | |
FOB | 底平 | Flat on bottom | N | 北 | North | |
FOT | 顶平 | Flat on top | H | 水平 | Horizontal | |
CL | (屯)中心线 | Center line | V | 坚直、铅直、直立 | Vertical | |
TL | 切线 | Tangent line | GRD | 地坪 | Ground9 | |
SYM | 对称的 | Symmetrical | UG | 地下 | Underground | |
BOS | 支架底 | Bottom of support | BL | 装置边界线 | Battery limit line | |
TOS | 支架顶 | Top of support | ESEW | 事故沐浴洗眼器 | Emergency shower and eye washer | |
CL | 净距(净空) | Clearance | HS | 软管站 | Hose ststion | |
CTC | 中心至中心 | Center to center | ML | 接续分界线 | Match line | |
CTF | 中心至面 | Center to face | PS | 管道支架(管架) | Piping support | |
CTE | 中心至端部 | Center to end | PR | 官桥 | Pipe rack | |
ETE | 端到端 | End to end | STRU | 沟桥(构筑物) | Structure | |
FEF | 法兰端面 | Flange and face | BLDG | 建筑物 | Building | |
FTF | 面对面 | Face to face | PD | 清扫设施 | Purge device | |
D | 直径 | Diameter | PT | 池 | Pit | |
DN | 公称直径 | Nominal diameter | SHLT | 棚 | Shelter | |
ID | 内径 | Inside diameter | COFF | 围堰 | Cofferdam | |
OD | 外径 | Outside diameter | FL | 楼板 | Floor | |
DIM | 尺寸 | Dimension | PF | 平台 | Plateform | |
MAX | 大 | Maximum | ||||
MIN | 小 | Minimum | ||||
AVG | 平均 | Average | ||||
APP | 约、近似 | Approximate | ||||
PT.EL | 点标高 | Point elevation |
缩写中文名称英文名称对照(五)
施工 施工
英文缩写 | 中文 | 英文全称 | 英文缩写 | 中文 | 英文全称 | |
W | 焊接 | Welding | CSP | 冷紧 | Cold spring | |
AW | 电弧焊 | Arc welding | BCT | 螺栓冷紧 | Bolt cold tightening | |
GSAW | 气体保护电弧焊 | Gas shielded-acy welding | BHY | 螺栓热紧 | Bolt hot tightening | |
EFW | 电熔焊 | Elecric fusion welding | CO | 清洗口 | Clean out | |
ERW | 电阻碍 | Elecric Resistance welding | ANNY | 退火 | Annealed | |
GW | 气焊 | Gas welding | PE | 平端面 | Plain end | |
LW | 搭接焊 | Lap welding | BE | 坡口端 | Belelled end | |
BW | 对焊 | Butt welding | THR | 螺纹 | Thread | |
TW | 定位焊 | Tack welding | HB | 布氏硬度 | Brinnel hardness | |
SW | 承插焊 | Socket welding | RC | 洛氏硬度 | ||
CW | 连续焊 | Continuous welding | 操作方式及工作参数 | |||
SEW | 密封焊 | Seal welding | ||||
SFG | 堆焊 | Surfacing | AUT | 自动 | Automatic | |
FW | 现场焊接 | Field welding | ML | 手动 | Manual control | |
HT | 热处理 | Heat treatment | CHOP | 链条操作 | Chain operated | |
PH | 预热 | Preheating | CSC | 铅封关 | Car seal close | |
SR | 应力消除 | Stress relief | CSO | 铅封开 | Car seal open | |
PWHT | 焊后热处理 | Post weld heat treatment | LC | 锁闭 | Lock closed | |
EIT | 检查、探伤和试验 | Examination,inspection&testing | LO | 锁开 | Lock open | |
VE | 外观检查 | Visual examination | NC | 正常关 | Normally close | |
UI(UT) | 超声探伤 | Ultrasonic inspection(test) | NO | 正常开 | Normally open | |
RI(RT) | 射线探伤 | Radiographic inspection(test) | ATM | 大气压 | Atmosphere | |
MPI(MT) | 磁粉探伤 | Magnetic particle inspection(test) | PN | 公称压力 | Nominal Pressure | |
LPI(PT) | 液体渗透检验 | Liquid penetrant inspection(test) | (T) | 温度 | Temperature | |
HADT | 硬度试验 | Hardness testing | (P) | 压力 | Pressure | |
HYDT | 水压试验 | Hydrostatic testing | ||||
PNET | 气压试验 | Pressure testing | ||||
焊条 | Covered electrode | |||||
WW | 焊丝 | Welding wire | ||||
ASSY | 装配、组合 | Assembly | ||||
F | 现场 | Field | ||||
F/F | 现场制造 | Field faricated | ||||
SF | 现场决定 | Suit in field |
缩写中文名称英文名称对照(六)
其他 图表
英文缩写 | 中文 | 英文全称 | 英文缩写 | 中文 | 英文全称 | |
FDN | 基础 | Foundation | PFD | 工艺流程图 | Process flow diagram | |
INF | 信息(资料) | Information | PID | 管道和仪表流程图 | Piping&instrument diagram | |
REF | 参考 | Reference | COD | 接续图 | Continued on drawing | |
REV | 修改 | Revision | DTL | 详图 | Datail | |
SEQ | 序号(顺序) | Sequence | (ISODWG) | 管段图 | Spool drawing(each line isometric drawing) | |
W/E | 设备带来 | With quipment | DWGNO | 图号 | Drawing number | |
W/I | 仪表带来 | With instrumen | DWGI | 所在图号 | Drawing identification | |
CM | 色标 | Colour mark | LOW | 材料表 | List of material | |
CA | 腐蚀裕度 | Corrosion allowance | MTO | 汇科 | Material take-off | |
UTL | 公用系统 | Utlity | APPX | 附录 | Appendix | |
UC | 公用工程街头 | Utolity connection | JOB.NO. | 附录 | Job Number | |
QTY | 数量 | Quantity | BEDD | 基础工程设计数据 | Basic engineeringdesigh data | |
WT | 重量 | Weight | DEDD | 详细工程设计数据 | Detail ngineeringdesigh data | |
MHR | 工时 | Man hour | REV.NO. | 修改图 | Recision number | |
BC | 螺栓分布圆 | Bolt circle | DWG | 参考图 | Reference drawing | |
HP | 高点 | High point | SC | 参考图 | Sample connection | |
LP | 低点 | Low point | ||||
SUC | 吸入(口) | Suction | ||||
DIS | 排出(口) | Discharge | ||||
SO | 蒸汽吹扫(口) | Steam out | ||||
NPT | 美国标准锥管螺纹 | National standard taper pipe thread | ||||
NPS | 美国标准直管螺纹 | National standard straight pipe thread | ||||
DR | 排液 | Drain | ||||
VT | 放气 | Vent | ||||
RTG | (压力)等级 | Rating | ||||
CL | 等级 | Class | ||||
SMLS | 无缝 | Seamless |
